냉각수 시스템

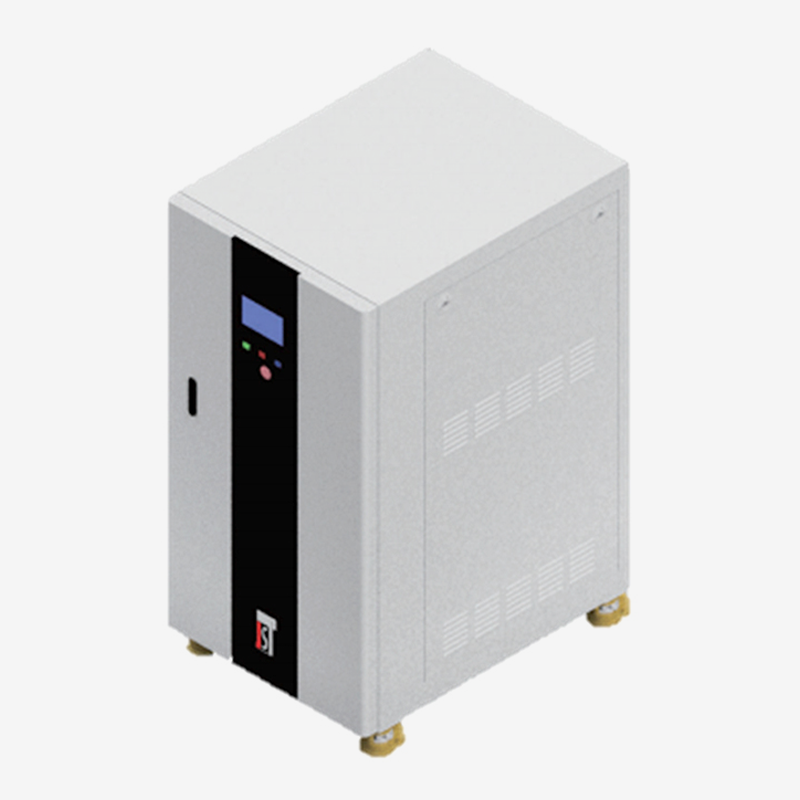

FOTI-420

냉각수 시스템
FOTI-420

자동차 부품 테스트 용 Chiller




- AFT 공정 오일의 온도, 유량 및 압력 제어 Chiller
- Dyno 장치의 입력 및 모터 용 온도 제어 Chiller
- 고객 요구에 맞는 다중 채널 온도 제어 Chiller 공급
제품 특징
- 최적화 된 시스템 설계
- 소음/진동 최소화 및 안정적인 작동 보장
- 1.0 내에서 우수한 온도 제어
- 3D 시뮬레이션을 통한 장비 크기 최적화
- 빠르고 정확한 서비스 대응
- 간단한 조작과 쉬운 유지 보수
- 모든 장비를 위한 자동화 랙 타입 컨트롤러
- 보증 기간: 2년


ATF열 교환기 및 Chiller 사양
공정장비ATF 오일공급ATF & Dyno, LLC의 Chiller
장비명칭ATF 열 교환기CHILLER
모델명JST-ATF021W-FMJST-CS061W-FM
냉각 회로오일 온도 제어압축기
Control Object오일 온도, 유량 및 압력 제어물 온도 제어
ChannelSingle Channel*Single Channel*
온도범위-10℃ ~ 140℃-10℃ ~ 30℃
온도 정확도± 2.0℃± 1.0℃
냉각 용량10kW(at 20℃)15kW(at 20℃)
발열량4kW * 24kW * 2
유량3 ∞ 100LPM3 ∞ 100LPM
공급 압력3bar(max. 8bar)3bar(max. 6bar)
리저버 탱크20.0ℓ20.0ℓ
냉각제-R-404A(R1234yf)
PCW 요구사항100lpm, 32℃(max.),4bar(max.)100lpm, 32℃(max.),4bar(max.)
치수(wxdxh)700mm 1000mm 1580mm700mm 1000mm 1580mm
무게370kg420kg
최대 전원요구 사항380V 3Ph 12kW, 20A(Breaker: 30A)380V 3Ph 12kW, 20A(Breaker: 30A)
온도 제어 및 디스플레이PID,LCD Touch ScreenPID,LCD Touch Screen
PCW 연결 피팅25A(1B)25A(1B)
냉각수 연결 피팅32A(1-1/4B)32A(1-1/4B)
냉각수Transmission Oil or Engine oilWATER or EG:DI
인터페이스Analog & Digital, EthernetAnalog & Digital, Ethernet

*Multichannel Chillers can also be produced.

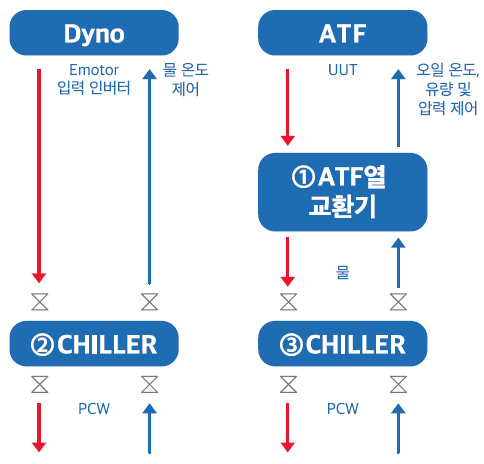

ATF열 교환기 및 냉각기 구성



Dyno 또는 LLC장치의 Chiller 사양
ATF Hx 사양
- 온도 : -10℃ ~ 30℃ ±1.0℃
- 유량 : 3~100lpm
- 압력 : 1~8bar
- 냉각 용량 : 15kW/at 20℃
- 발열량 : 4kW * 2 (와트 밀도: < 7w/cm2)
- 380v 3ph 12kw 20A (Breaker : 30A)		- 온도 제어 : -10℃ ~ 140℃ ±2.0℃
- 유량 조절 : 3 ~ 100lpm(컨트롤 밸브)
- 압력 제어 : 1 ~10bar(Regulator)
- 냉각 용량 : 10kW/at 20℃
- 발열량 : 4kw * 2(와트 밀도: : < 7w/cm2)
- 380v 3ph 12kw 20A (Breaker : 30 A)


FOTI-410
